TWN Zylinderkopf (Identifizieren)

Verfasst: 04 Okt 2017: 14 23
von 125T
Hallo!

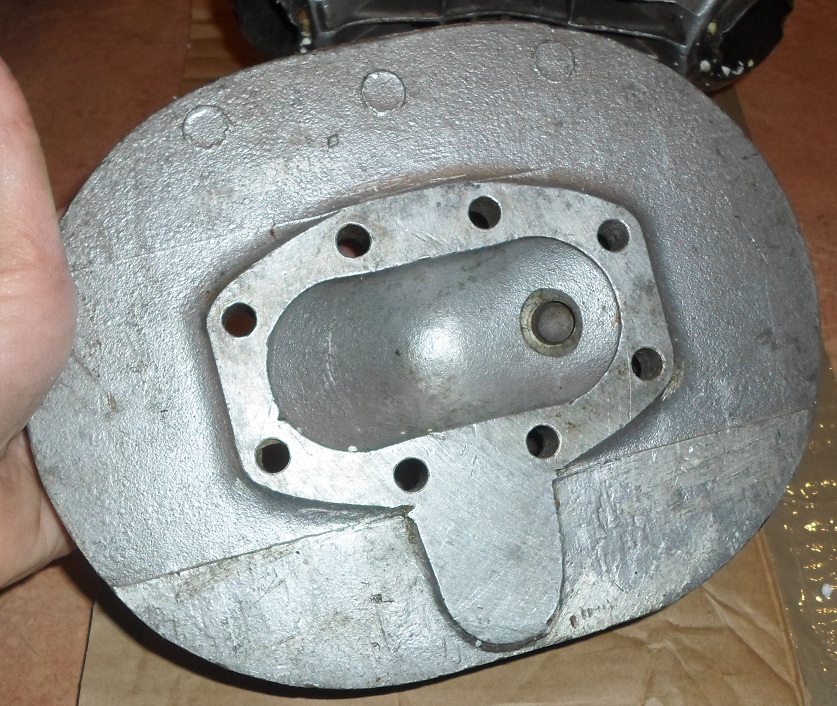

Ich brauche Hilfe, um diesen Zylinderkopf zu identifizieren.

Vielen Dank im Voraus für Ihre Hilfe.
Freundliche Grüße!
Gabriel





Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 05 Okt 2017: 20 50
von Styro
Hallo Gabriel,
Doppelkolbenmotor, keine BDG 250. Evtl. BD(G) 125? sieht zierlich aus
Gruß Steffen
BDG 250

Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 05 Okt 2017: 21 24
von 125T
Danke für deine Antwort.

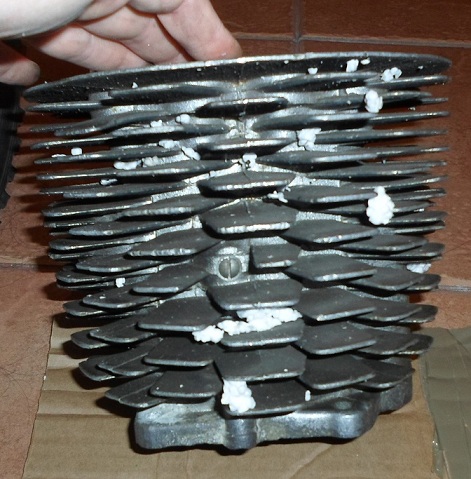

Es kam mit diesem BD250 Zylinder.




Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 05 Okt 2017: 22 57
von _Widi
Hallo,
so ein Zylinderkopf Zwitter habe ich noch nie gesehen !

BD250 hat die Zündkerzenbohrung rechts, Vergaserseite
Brennraum Bereich Dichtung ist eine angedeutete liegende acht

BDG 250 hat die Zündkerzenbohrung links, Kupplungsseite
Brennraum Bereich Dichtung zw. den Zylindern hat gerade Stege

Den Brennraum des abgebildeten Zylinderkopfes könnte man auslitern,
Verdichtungsverhältnis BD 250 ist 5,5 : 1

Ist der ermittelte Brennraum kleiner,
könnte er ev. doch von einer 125er sein
?!

Ist die KW der BD250 neu gelagert,
sind 7,5 : 1 möglich

lg
Widi

Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 06 Okt 2017: 10 11
von 125T
Hallo!

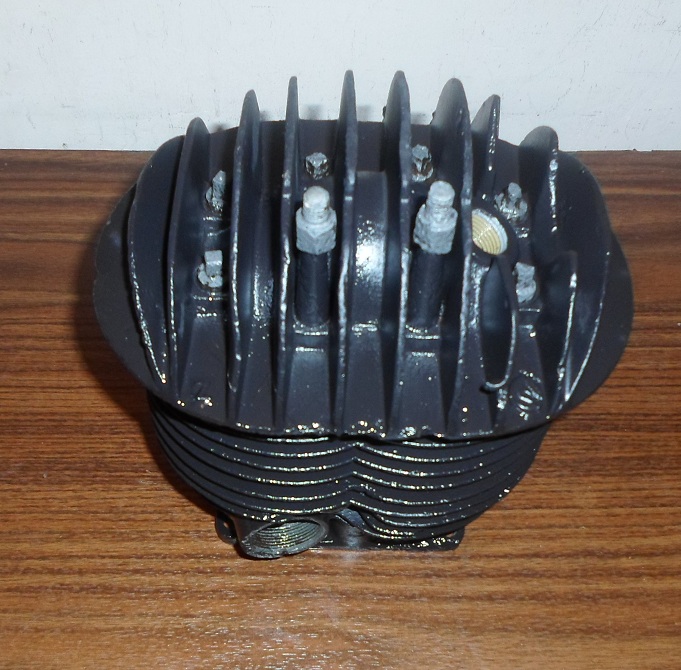

So sehen Zylinder und Zylinderkopf zusammen.
Es ist ein BD250 Zylinder. Und der Zylinderkopf sieht aus, der auf diesem Zylinder montiert werden kann (Löcher passen). Aber es sieht nicht richtig aus und es ist nicht für BD250 klar. Aber ich denke, es passt auch nicht zu einem 125er.







Freundliche Grüße!
Gabriel

Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 07 Okt 2017: 19 44
von Styro
Zylinder stimmt schon. Aber der Kopf passt wirklich nicht dazu. Die hohen Rippen zeigen nach vorne, also ist die Zündkerze rechts.
Keine Befestigungsöse oben mittig für die Haltestrebe an einer BDG 250.
BDG 125 und 250 Motoren haben an den Schrauben ausgeschnittene Rippen (gegenüberliegende Seite der Kerze).
BD 250 versetzte Rippen (siehe BildLINK): http://www.meisterdinger.de/triumph/t-bd250.htm
Seltsam, mess mal den Außendurchmesser des Kopfes, vielleicht kommen wir so weiter.
Gruß Steffen

Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 07 Okt 2017: 22 40
von _Merten
Nur interessehalber: stammt der aus St.Augustin bei Bonn?

Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 08 Okt 2017: 09 35
von 125T
Hallo, Merten!
Zuerst muss ich Ihnen sagen (wenn Sie schon nicht wissen), dass mein Name Gabriel ist und ich bin aus Rumänien.
Ich schreibe hier auf Deutsch mit Hilfe von Google-Übersetzer.

Ich habe fast 3 TWN BD250W (1939) Motorräder in Teilen zu Hause.
Erst hatte ich vor das Lochpaket zu verkaufen, weil ich ein paar größere Motorräder zur Wiederherstellung/Restaurierung hatte, aber jetzt entschied ich mich einen der BD wieder herzustellen.

Mit diesem Gedanken habe ich diese Teile von e-Bay gekauft (weil es immer besser ist mehr Teile zu haben, wenn man ein Restaurierungsprojekt startet).
Ich sah von Anfang an dass der Zylinderkopf nicht richtig ist, aber die Kolben, Kolbenringe und Zylinder waren sehr verlockend.

Die Teile stammen in der Tat aus Sankt Augustin.

Freundliche Grüße!
Gabriel



Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 08 Okt 2017: 14 22
von _kabulos
Der Zylinderkopf der TWN Contessa sieht ähnlich aus, hat aber nur 6 Schrauben.

Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 10 Okt 2017: 10 18
von _hiha

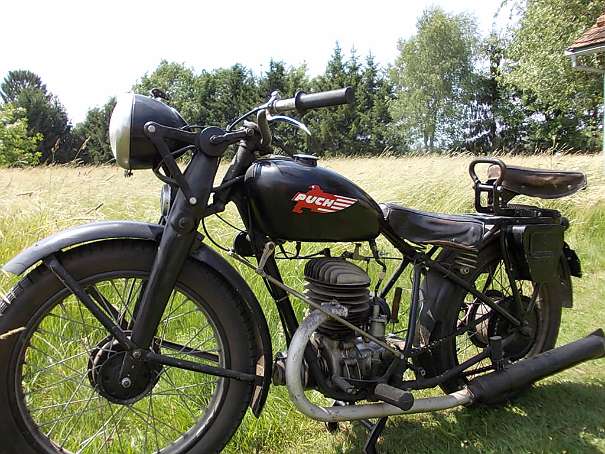

Irgendwie erinnert er mich an den Kopfdeckel der Puch S4, ich find aber grad kein Foto davon.

Gruß
Hans

Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 10 Okt 2017: 19 17
von 125T
Hallo, _hiha!
Ich hatte einen Puch S4 Zylinderkopf und sah nicht so aus. Aber vielleicht gibt es mehr Modelle ...
Freundliche Grüße!
Gabriel






Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 10 Okt 2017: 20 38
von 125T
Ich denke Sie können Recht haben, _hiha.

Vielen Dank für Ihre Hilfe.
Freundliche Grüße!
Gabriel



Re: TWN Zylinderkopf (Identifizieren)

Verfasst: 12 Okt 2017: 07 10
von _hiha
Na dann, viel Erfolg bei der Restaurierung. Sieht nach sehr viel Arbeit aus.
Eine PuchS4 wäre danach auch richtig wertvoll, weil Puchs in Österreich Höchstpreise erzielen.

Hans
